Автоматизированные блочные котельные "АБК" - это готовое комплексное решение - экономия времени и средств


Cостав котельных


В состав блочной котельной входят:
- здание котельной;
- котельное оборудование;
- группа насосов;
- система автоматики и безопасности;
- система внутреннего топливоснабжения;
- система внутреннего электроснабжения и освещения;
- система отопления и вентиляции;
- система дымоудаления;
- система водоподготовки;
- система приготовления горячей воды.



ЗДАНИЕ КОТЕЛЬНОЙ



- Отдельно-стоящее, поставляется в виде транспортабельных секций максимальной заводской готовности.

- Одноэтажное, каркасной конструкции, обшито стеновыми и кровельными панелями типа "Сэндвич", толщиной до 150мм.

- Покрывной слой панелей выполняется из оцинкованного и окрашенного металлического листа, наполнитель - минераловата

- Характеристики ограждающих и несущих конструкций соответствуют нормативным требованиям по огнестойкости и пожарной безопасности

- О борудовано одной или несколькими дверями (двухстворчатой дверью, размеры которой обеспечивают проход котла) в зависимости от мощности котельной.

- Окна выполняют функцию легко сбрасываемых конструкций.

- Цветовое решение ограждающих конструкций выполняется по требованию заказчика.



ВНУТРЕННЕЕ ТОПЛИВОСНАБЖЕНИЕ

- Топливом для котельной служит природный газ или легкое жидкое топливо.

- Оборудование системы регулирует расход топлива.

- На топливопроводах устанавливаются фильтры тонкой очистки.

- Приготовление топливовоздушной смеси происходит в автоматических блочных горелках WesterLine , Baltur , MAX Weishaupt , Cuenod , Oilon , укомплектованных рампами.

- Котельные на жидком топливе оборудованы блоками подготовки и перекачивания топлива.

- Оборудование для подключения газа высокого давления - возможно размещение газорегуляторных шкафов внутри котельной.



КОТЕЛЬНОЕ ОБОРУДОВАНИЕ



- Котлы работают в каскаде, поддерживая постоянную температуру в подающем трубопроводе котлового контура - 95 -115?С, с корректировкой по температуре наружного воздуха.

- Котельные оснащаются водогрейными котлами, имеющими сертификаты соответствия и разрешение на применение.

- Преимущественно устанавливаются следующие стальные водогрейные котлы:

- КВГМ - ООО "Псковский котельный завод"

- КВГМ - ОАО "Дорогобужкотломаш"

- ЗиОСаб - ЗАО "Подольский котельный завод"

- VK - ЗАО "Белогорье"

- Vitoplex 100 - Viessman

- Logano - Buderus

(возможно применение другого котельного оборудования отечественного и импортного производства



НАСОСНОЕ ОБОРУДОВАНИЕ

- Сетевые насосы - применяю тся насосные агрегаты с устройствами "мягкого пуска", что позволяет избежать гидроударов при запуске и существенно снизить затраты электроэнергии. Приняты к установке сдвоенные насосы, что обеспечивает 100% резервирование.

- П овысительные насосы - включаются автоматически при снижении давления в водопроводной сети и выключающиеся при достижении расчетного значения, при этом заполнение и подпитка котлового и сетевого контура осуществляется под напором в водопроводной сети

- Котловые насосы - применяются индивидуальные котловые насосы, обеспечивающие независимую работу котлов.

- Котельные комплектуются высокоэффективным оборудованием ведущих мировых производителей. Обеспечивается 50-100% резервирование.



ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ, ВТОРОЙ КОНТУР КОТЕЛЬНОЙ

- Вода для нужд горячего водоснабжения подогревается в пластинчатых теплообменниках или емкостных водоподогревателях

- Объем воды для нужд ГВС ограничен мощностью самой котельной

- В котельной устанавливается параллельно два теплообменника, что обеспечивает бесперебойную подачу тепла потребителю.

- Рекомендуем установку пластинчатых теплообменников для подогрева прямой сетевой воды (создания второго контура в котельной).

- Применение теплообменников позволяет защитить котлы от заноса шлака и накипи из ранее эксплуатируемых тепловых сетей.







СИСТЕМА ВОДОПОДГОТОВКИ

- Сырая вода предварительно проходит химическую очистку в блочных автоматизированных установках непрерывного дествия.

- Применяются установки умягчения воды, обезжелезивания , омагничивания или другого принципа действия в зависимости от качества исходной воды.

- Для защиты теплового оборудования котельной от механических примесей применяются сетчатые фильтры .





ПРИБОРЫ УЧЕТА

Применяются контрольно-измерительные приборы, зарегистрированные в Государственном реестре средств измерений, позволяющие осуществлять:

- учет отпускаемой тепловой энергии,

- учет расхода холодной воды,

- учет расхода топлива

- учет потребляемой электроэнергии

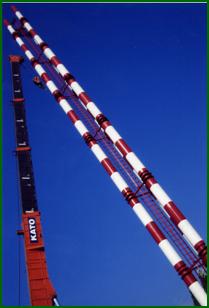

ДЫМОВЫЕ ТРУБЫ

- Отвод дымовых газов от котлов предусматривается естественным путем по металлическим газоходам в дымовую трубу.

- Дымовые трубы и газоходы утеплены минераловатной изоляцией

- Покрывной слой выполняется из оцинкованного и окрашенного металлического листа

- Изготавливаем самонесущие одно-четырехствольные трубы, одноствольные трубы на растяжках

- При необходимости устраивается свето-ограждение.

- Высота трубы возможна до 60м.



КОТЕЛЬНЫЕ МАЛОЙ МОЩНОСТИ



- АБК 0.1 - 0.7 - представляют собой транспортабельный блок - модуль, оснащенный всем необходимым оборудованием, и поставляются в полной заводской готовности, компактны.

АВТОМАТИКА БЕЗОПАСНОСТИ И УПРАВЛЕНИЯ, ЦЕНТРАЛИЗОВАННАЯ ДИСПЕТЧЕРИЗАЦИЯ

Автоматика (обще котельная, котловая и автоматика диспетчерского пункта) позволяет эксплуатировать котельную без постоянного присутствия дежурного персонала.

Автоматизация котельной выполняется с учетом требований "Правил устройства и безопасной эксплуатации паровых и водогрейных котлов" Госгортехнадзора России и СНиП II -35-76 "Котельные установки" (раздел 15, изм 1)

Приборы теплотехнического контроля предусмотрены проектом в объеме требований СНиП II-35-76 изм. 1.

В качестве аппаратных средств, применяются свободно программируемые контроллеры, реализующие следующие функции:

- мониторинг состояния объекта

- защита технологического оборудования

- регулирование отпуска тепла потребителям

- осуществление рабочего пуска

- осуществление аварийного останова котельной в случае

аварии

- архивирование информации о работе объекта



СОСТАВ СИСТЕМЫ ДИСПЕТЧЕРИЗАЦИИ:

1. Центральная ПЭВМ диспетчера с программным обеспечением "АРМ Диспетчера"

2. Узлы сбора информации на объектах

3. Каналы передачи данных ( RS -485 интерфейс , GSM - модем , ТЛФ- модем )



ЗАДАЧИ ЦЕНТРАЛЬНОЙ ПЭВМ ДИСПЕТЧЕРА:

  1. Отображение состояния объектов
  2. Оперативное сообщение диспетчеру об аварийных ситуациях
  3. Архивирование информации о работе объекта
  4. Запрос информации по определенным датчикам и вывод ее в табличном виде



Отображение состояния объектов производится в виде

мнемосхемы, на которую выводятся показания датчиков

и состояние исполнительных механизмов.

Данные датчиков записываются в базу данных и доступны для просмотра в графическом и табличном виде. ПЭВМ диспетчера производит опрос узлов сбора информации с указанной периодичностью. При возникновении аварийной ситуации узел сбора информации автоматически дозванивается до диспетчерской и сообщает об аварии. В случае аварии программой выдаются соответствующее окно и звуковой сигнал.





ФУНКЦИЯ ЗАЩИТЫ, ПАРАМЕТРЫ АВАРИЙНОГО ОСТАНОВА:

1. Давление газа ниже MIN на вводе в котельную

2. Давление газа выше MAX на вводе в котельную

3. Давление воды в сетевом контуре выше MAX

4. Давление воды в сетевом контуре ниже M IN

5. Отсутствие напряжения питания

6. Загазованность котельной метаном и оксидом углерода

7. Пожар в помещении котельной



ФУНКЦИЯ МОНИТОРИНГА - КОНТРОЛИРУЮТСЯ СЛЕДУЮЩИЕ ПАРАМЕТРЫ:

1. Температура наружного воздуха

2. Температура в помещении котельной

3. Температура исходной воды

4. Давление исходной воды;

5. Количество отпущенного тепла

6. Расход электроэнергии

7. Расход воды

8. Общее количество расходуемого газа

9. Давление воздуха перед горелками

10. Давление газа перед горелками (min и max);

11. Контроль пламени горелок

12. Температура газа перед измерительным комплексом

13. Давление газа перед измерительным комплексом

14. Давление (разрежение) за котлом;

15. Давление (разрежение) в топке котла;

16. Давление воды в прямом трубопроводе за котлом

17. Давление воды в обратном трубопроводе перед котлом;

18. Температура воды в прямом трубопроводе за котлом

19. Температура воды в обратном трубопроводе перед котлом.

20. Температура воды в прямом трубопроводе теплосети

21. Температура воды в обратном трубопроводе теплосети

22. Давление воды в прямом трубопроводе теплосети

23. Давление воды в обратном трубопроводе теплосети

24. Мониторинг охранно-пожарной сигнализации

25. Загазованность помещения метаном и оксидом углерода.



ФУНКЦИЯ РЕГУЛИРОВАНИЯ:

1. Регулирование температуры теплоносителя в зависимости от температуры наружного воздуха.

2. Регулирование температур в сетях ГВС

3. Каскадное включение/выключение котлов

4. Управление насосами

5. Включение повысительного насоса при снижении давления в водопроводной сети

6. Выключение повысительного насоса при достижении расчетных значений давления в водопроводной сети

7. Переключение основного насоса на резервный

8. Химическая очистка исходной воды

9. Переключение основного фильтра водоподготовительной установки на резервный и наоборот

10. Регулирование температуры теплоносителя непосредственно за и перед котлами (технологическая защита), а также в котловом контуре.
